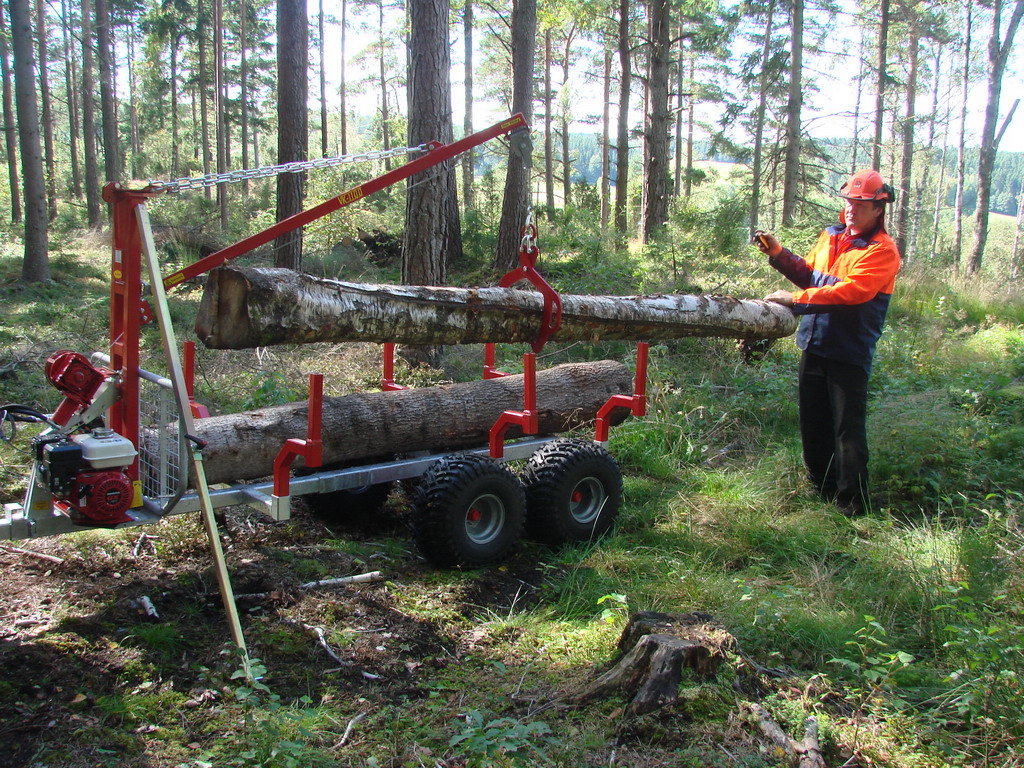

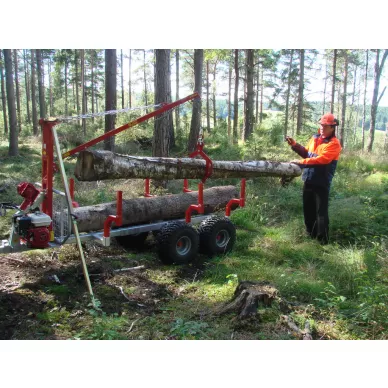

Kranman KP1120 har 3 st lastbankar med delbara stakar. Boggien har ett stort rörelseschema som gör att vagnen klättrar lätt
i även svår terräng. Vajerkranet går att svänga till sidorna som underlättar invinschningen av stockar, en stödfot är
även monterad som gör att vagnen inte välter. Vagnen är utrustad medHV150 hydraulvinschen som är av en helt
egen konstruktion. Arbetet går 3 gånger snabbare än med en el-vinsch. HV150 manövreras med radiostyrning eller
med ventilpaketet som är placerat på aggregatet. Hydraulaggregatet KS-590 är placerat framför grinden på
vagnen.
Teknisk data på vagnen:
Vikt 175kg
Längd 3000-4200mm
Bredd 1300mm
Centrumbalk Fram 70x70x4 mm
Centrumbalk Bak VKR 80*80*3 mm
Ytbehandling chassi varmgalvaniserat
Boggie Smörbart bronslagrad
Grind varmgalvaniserat samt flyttbart
Stakar Löstagbara och delbara
Antal bankar 3st med delbara stöttor
Markfrigång 390mm
Höjd stakar 550mm
Lastkapacitet 1100kg
Dragkula 50mm, Smörjbart, vridbart och justerbart
Hjul 22-11-8, 6 ply.
Tekniskdata Hydraulisk vajerkran HV150:
Vikt 13kg
Vajer 25m 5mm
Lyftkraft 300kg
Vajerkran VK1100
Fjärrstyrd.
Tekniskdata Hydraulaggregat KS-590:
Motor Honda GX160 5.5hk
Vikt 32kg
Max 160bar 12 l/m 3000 rpm
En-spaks med elstyrning
Dubbelverkand.
